Инструкция по монтажу кровельного профнастила (металлопрофиля)Кровельные и стеновые профили выпускаются трапециевидного вида. Они применяются для обустройства кровель, вентилируемых фасадов. Профили изготавливаются длинной, указанную заказчиком. Они производятся из стали оцинкованной (толщиной 0.5 мм, 0.7мм), а также оцинкованной стали с полимерным покрытием (толщиной 0.5 мм). В данной инструкции сосредоточены общие указания по монтажу кровельного профнастила. Указания носят общий характер, но применяемы к большинству строений.
На рисунке изображены основные детали крыши.
Уклон крыши
Рекомендуемый в нормальных условиях уклон крыши не менее 1:7(8°). Такую крышу необходимо монтировать особо тщательно, обращая внимания на достаточную вентиляцию и уплотнение сквозных выводов и стыков. Подкладка
Если вентиляция крыши хорошая, подкладка под кровельные плиты не требуется. Однако, все же рекомендуется укладывать подкладку. В качестве подкладки применяют супердиффузионную мембрану. Цель подкладки - предотвратить накопление конденсата и проникновение его в верхний теплоизоляционный слой. Между подкладкой и первой доской обрешетки у свеса должна оставаться щель шириной около 50 мм для вентиляции. Крепление подкладки начинают со свеса в сторону гребня. К обрешетке прибивают подкладку большеголовыми короткими (мин. 25 мм) гвоздями с шагом около 20 см. В местах стропил на подкладку необходимо крепить контр рейку , которая предотвращает повреждение подкладки шурупами крепления кровельных плит. Край подкладки, шириной около 30 мм, заворачивают вверх и прибивают ко внутреннему краю торцевой доски. При резке подкладочного материала применяют обыкновенный нож и прямую доску. Вентиляция
Из помещений и конструкций дома всегда выделяется влага, которая конденсируется под крышей. Для предотвращения конденсации необходимо строить крышу так, чтобы температуры воздуха наружу и под крышей были бы одинаковы. Это можно достичь особо тщательно выполненной теплоизоляцией, хорошей вентиляцией и установкой паронепроницаемого слоя. Воздушный поток должен иметь возможность свободно подниматься от карниза под гребень (конек) крыши. Вентиляционные отверстия необходимо располагать на самом высоком месте крыши. Для вывода воздуха можно использовать вентиляционные решетки в торцах дома. Воздух может выходить из щелей между коньковой планкой и кровельными плитами. НахлестБоковой нахлест обыкновенно выполняют в размере половины волны профиля. У пологих крыш (с уклоном менее 10°) рекомендуется делать нахлест шире. Если уклон кровли более 10° верхний нахлест 10см.; менее 10° верхний нахлест увеличивается до 20-25 см. Плиты наращивают над решетинами с нахлестом на крыше 200 мм, на стене -100 мм. На пологих крышах использовать уплотнительную ленту или мастику. Место наращивания крепить к обрешетке шурупами в прогибе каждой волны. При монтаже кровельного профиля ПК- 20, ПК-45, ПК-57, монтаж плит начинают с торца крыши. При использовании кровельных плит (с водосточной канавкой) следует при их укладке иметь в виду, что следующий лист профиля должен перекрывать канавку предыдущего листа (боковой нахлест). Плиты кладут перпендикулярно.    КреплениеДля крепления плит рекомендуется использовать самонарезающие шурупы (4,8x38), которые ввинчивают в прогиб волны профиля. В качестве рабочего инструмента использовать электро- или аккумуляторную дрель с храповой муфтой. Расход шурупов в среднем 6 шт. на кв.м. На гребне и карнизе шурупы ввинчивают в прогиб каждой второй волны профиля, в середине плиты - в каждую доску обрешетки. Профнастил крепится саморезами 4.8x0.38 в глубину волны, а между собой листы скрепляются саморезами или заклепками вверх волны с шагом до 1м, для стенового, и до 0.5 м для кровельного профиля. Торцевая планка
Последнюю кровельную плиту у торца крыши кладут с большим нахлестом или режут вдоль по размеру. Нахлест торцевой планки - не менее 50 мм. Торцевую планку крепят к плите шурупами или заклепками. Планка должна полностью перекрыть первую волну профиля кровельной плиты. Шаг крепежа около 300 мм. Снегоупор
Скатывание и сползание снега, например, над входом или мостовой можно предотвратить, используя снегоупор который устанавливается недалеко от карниза. В местах крепления снегоупора необходимо дополнительно усилить гребни волн профиля кровельных плит. Крепление производят шурупами под и над снегоупором на гребне каждой второй волны профиля плиты. Карнизная планка
Карнизную планку закрепляют до крепления кровельных плит с нахлестом 100 мм. Для крепления используют гвозди или шурупы, шаг 300 мм. Внутренние стыки
Внутренние стыки выполняются из гладкого листа (оцинкованного или с покрытием). Часть крыши под стыком покрывается плотным настилом (сплошная доска). Зазор между внутренним стыком и кровельной плитой герметизируется уплотнением. Крепление стыка происходит гвоздями на гребне или шурупами в прогибе волны профиля, шаг около 300 мм. Торец листа стыка со стороны гребня лежит под коньковой планкой и уплотняется тщательно. На внутренний стык можно смонтировать разжелобную планку. Ее крепят без уплотнений, заклепками или шурупами. Коньковая планка

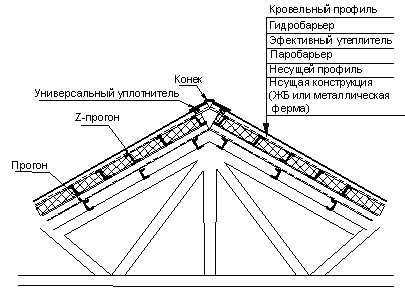

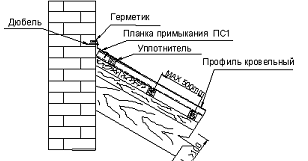

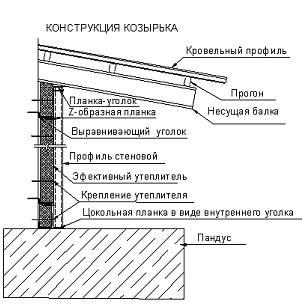

В качестве коньковой планки используют планку К1, К2, К3. При уплотнении коньковых планок шатровых крыш применяют профильные уплотнения. Планки кладут с нахлестом в 100 мм и крепят шурупами или заклепками с шагом 300 мм. Узлы примыканияВ месте примыкания ставится специальная планка, которая предохраняет от попадания влаги, пыли под кровлю, под планку ставится уплотнитель, а в месте примыкания планки делают штрабу в стене и вставляют ее в паз, затем ее крепят на дюбеля и промазывают шов герметиком. Планка соединяется с профилем при помощи самореза, который вкручивают в максимум волны.   При устройстве не утепленных козырьков, кровельный профиль монтируют на прогоны (в качестве которых могут быть использованы составные или сборные сечения швеллер, короб, уголок, на уголок нашивают доску), а стеновой монтируют также как и при устройстве утепленных фасадов. В низу и вверху стенового профиля можно использовать планки внутреннего угла или другие спецпланки.  Кровля промышленных зданийПри устройстве кровли промышленных зданий укладывают несущий профиль на прогоны (швеллер, короб,) который расставлен с определенным шагом, затем укладывают пароизоляцию, утеплитель, гидробарьер и накрывают кровельным профнастилом. В промежутке между профилями укладывают утеплитель, а между собой несущей и кровельный профнастил соединяются при помощи Z-планки как показано на рисунке.

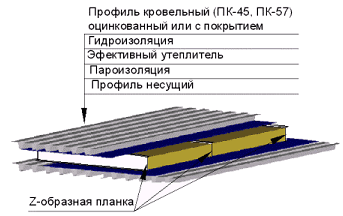

Конструкция кровли при использовании профнастила (металлопрофиля)
Расстояние между Z-профилями определяется в зависимости от действующей нагрузки и геометрических характеристик Z-профиля, а также габаритами используемого утеплителя. Эти расстояния определяются проектировщиком. Эти расстояния можно принимать исходя из таблиц:
Нагрузка от снега 1,8кН/м2 ПРИМЕНЕНИЕ САМОСВЕРЛЯЩИХ ШУРУПОВВ качестве крепежных элементов для профилированных и кровельных плит, само сверлящие шурупы в последнее время полностью вытеснили гвозди. Преимуществом само сверлящих шурупов с прокладкой при их правильном применении является полная водонепроницаемость при высокой прочности соединения. Облегчается и упрощается также процесс крепления плит, не говоря уже о ремонте и демонтаже. При покупке шурупов следует обратить внимание на их качество. Высококачественный шуруп должен обеспечить в первую очередь: - полную водонепроницаемость в течение всего срока службы - коррозионную стойкость не меньшую, чем у закрепляемого материала. Особое внимание необходимо уделять уплотнительной шайбе (см. рис.). С точки зрения коррозионной стойкости предпочтительнее шурупы из нержавеющей стали или из углеродистой стали с достаточно толстым цинковым покрытием. Целесообразно приобрести шурупы у поставщика плит, который в этом случае отвечает и за их качество. Ввинчивать самонарезающие шурупы удобнее всего при помощи аккумуляторной дрели с ограничителем крутящего момента. Ввернутый шуруп затянут правильно, если резиновая прокладка выступает около 1 мм из-под металлической шайбы. Размеры само сверлящих шурупов: Шуруп для кровельного покрытия - SW 4,8x28 или 4,8x38. Шуруп для металлического листа (нахлеста) - SL 4,8x20.
Покрытие шурупов Уплотнительная шайба Резьба Наконечник
| ||||||||
|
