Монтаж чердачной лестницы

Рассмотрим монтаж чердачной лестницы на примере продукции Факро. Продукция других производителей монтируется практически идентично описанным ниже методам.

Крышка с внешней стороны гладкая, без следов монтажных элементов на поверхности. Металлический стержень и замок позволяют закрывать и открывать крышку с удобством.
Конструкция крышки рассчитана таким образом, чтобы при подъеме на чердак ее элементы не мешали и не затрудняли движение.
Угловой профиль, посредством которого лестница крепится, позволяет произвести монтаж с максимально возможной точностью.
Лестничная конструкция обеспечивает ее устойчивость.
Для увеличения надежности и долговечности соединений, лестничные ступени закреплены по типу ласточкиного хвоста. Крышка лестницы не соприкасается со ступенями, дополнительный комфорт и безопасность использования обеспечивается антискользящими выемками.

Характеристики лестницы:
Максимальный уровень нагрузок 160 кг.
длина ступеней 34 см.
ширина ступеней 8 см.
толщина теплоизоляционного слоя 3 см.
высота необходимая в помещении не более 270 см.
габаритные параметры в сложенном состоянии: 120 см. х 60 см.

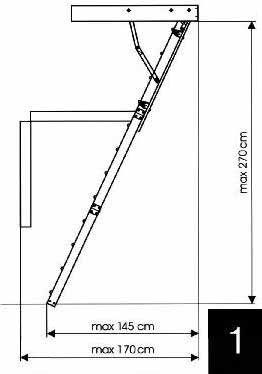

1. Убедитесь в том, что проём для будущей лестницы, соответствует размерам, указанным на упаковке. Выбирая место, где будет установлена лестница, учтите ее длину в разложенном состоянии (рис. 1).

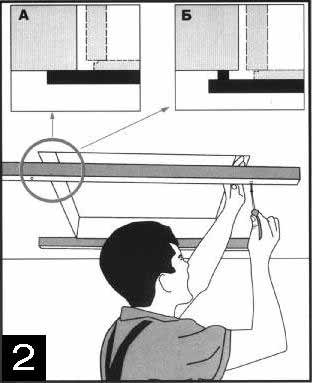

2. Для того чтобы опереть лестницу в процессе монтажа на проем, в его нижней части крепим вспомогательные доски. (рис. 2).

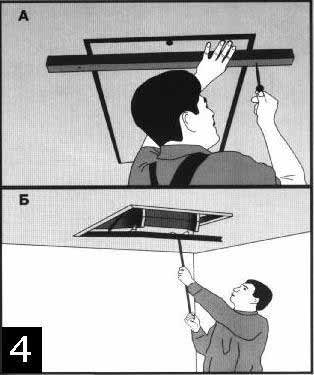

4. После того как монтаж окончен, следует убрать вспомогательные доски и затем разложить лестницу (рис. 4а) и (рис. 4б).
До того как монтажные работы полностью не закончены, пользование лестницей исключено!

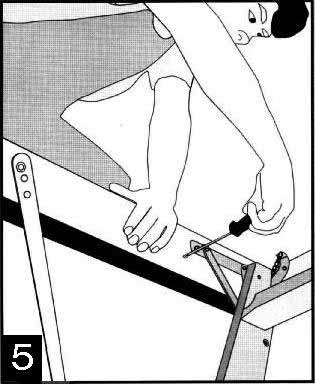

5. После того как лестницу разложили, монтажник оставшийся на чердаке, должен закрепить боковины лестничной коробки, не менее чем двумя шурупами в каждую сторону (рис. 5), затем щели между лестничной коробкой и краями проема заполняются изолирующей пенкой.

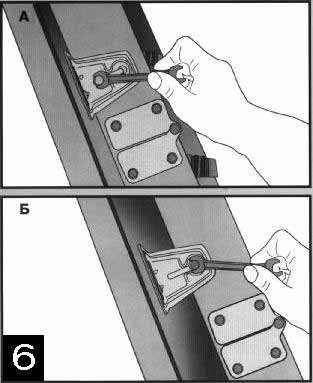

6. Далее ослабляем болты в боковых элементах (рис. 6а), и откидываем лестницу до упора от крышки (рис. 6б), и затягиваем болты.

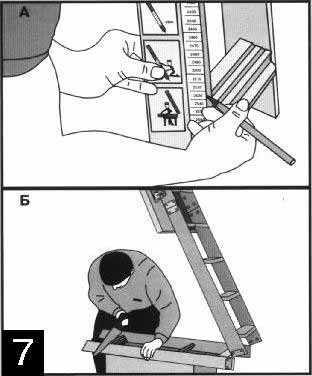

7. Для того чтобы лестница по длине совпала с высотой помещения, нижний элемент отпиливается до необходимой длины. В результате, полностью разложенная лестница должна представлять собой прямую линию. Для этого измеряем высоту помещения и с помощью шаблона обозначаем положение, по которому пройдет линия отпила, в соответствии с инструкцией шаблона (рис. 7а). По намеченной линии отпиливаем нижний элемент (рис. 7б).

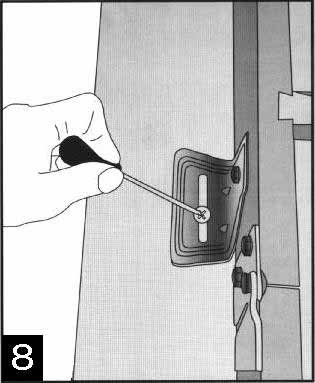

8. Если отпил будет приходиться на то место где располагается ступенька, используем регуляторы высоты находящиеся на боковых уголках (рис. 8). Для этого ослабляем шурупы, которыми уголки закреплены. А затем, сдвигаем лестницу таким образом, чтобы отпил пришелся на место за ступенькой. Регулировка боковых уголков используется в тех случаях, если нижняя лестничная секция отпилена неверно. Для этого ослабляем фиксирующие шурупы и сдвигаем лестницу вверх или вниз с тем расчетом, чтобы нижний элемент принял нужное положение, а секции образовали прямую линию.

9. В зависимости от конкретной ситуации, может потребоваться регулировка лестничного наклона. Это проделывается посредством использования другого отверстия, с помощью которого крепиться боковая опора (рис. 9).


1. Убеждаемся в том, что лестничный проем соответствует размерам, указанным на упаковке. При выборе места, где лестница будет установлена, следует учитывать размеры лестницы в разложенном состоянии (рис. 1).

2. В заранее приготовленный проем, помещаем лестницу, раскладываем ее на вспомогательных брусьях. В том случае если используются отделочные панели между поверхностью потолка и досками необходимо предусмотреть зазор не менее 1 см (рис. 2).

3. Монтаж производится 2 монтажниками. До того, как начать монтаж, 1-ый монтажник поднимается на чердак с угломером, отверткой, плоским ключом 10 мм и шурупами. В тех местах, где предполагается вкручивать шурупы, между краями проема и лестничной коробкой вставляем распорки, сохраняя, таким образом, в уголках коробки прямые углы. Посредством монтажных клиньев, совмещаем плоскость рамы лестничного люка с потолочной плоскостью.

4. После, лестничную коробку фиксируем двумя шурупами сзади и двумя спереди. Окончив установку, 1 монтажник убирает вспомогательные брусья и открывает лестницу.
До тех пор пока монтаж полностью не окончен, лестницу использовать нельзя!

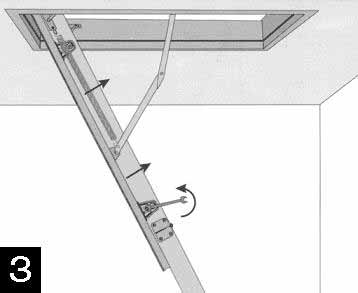

5. Монтажник, разложив лестницу, фиксирует боковины лестничной коробки не менее чем двумя шурупами каждую (рис. 3), щели между краями заполняем изолирующей пеной.

6. Ослабляем в боковых элементах болты и откидываем лестницу от крышки до упора, а после этого болты затягиваем.

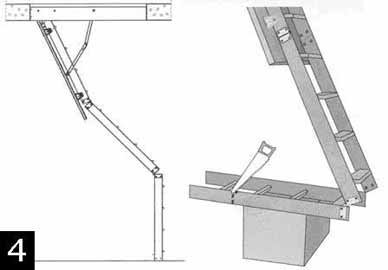

7. Если лестницу надо приспособить к высоте помещения, отпиливаем нижний элемент (рис. 4), убеждаемся в том, что разложенная лестница образует прямую линию (рис. 5)

8. Если линия отпила совпала со ступенью, используем регуляторы высоты расположенные на боковых уголках (рис. 6). Для этого ослабляем шурупы, которыми зафиксированы уголки. После сдвигаем лестницу таким образом, чтобы отпил со ступенькой не совпадал.

Регулировка с помощью боковых уголков применяется если нижняя лестничная секция отпилена недостаточно точно. Для этого ослабляем шурупы, которыми фиксируются уголки и сдвигаем лестницу вверх или вниз, до тех пор, пока все секции не образуют прямую линию. Боле того, важно чтобы нижний элемент встал в положенное место.

9. Иногда подобная регулировка способствует выравниванию угла лестничного наклона, путем изменения положения отверстия, посредством которого крепится боковая опора.

10. В заключении устанавливаем ограждения проема люка и лестничные поручни (рис. 7).
