Инверсионная эксплуатируемая кровля - теплоизоляция

Что такое "инверсионная эксплуатируемая кровля"?

В капитальном и жилищном строительстве все большую популярность приобретают технологии устройства эксплуатируемой, инверсионной кровли, которые позволяют рационально использовать пространство в условиях современного города. Здесь можно расположить автостоянки, пешеходные зоны, зеленые площадки, зимние сады, оранжереи и т.д.

Эксплуатируемая кровля отличается от обычной скатной по конструкции. Она перевернута по сравнению с традиционной, то есть гидроизоляционный слой располагается под слоем утеплителя непосредственно на поверхности бетонного перекрытия, основания кровли. Слой гидроизоляции кровли выполненный из наплавляемых рулонных материалов при таком расположении утеплителя не испытывает существенных температурных перепадов, т.к. постоянно, и зимой и летом, находятся в зоне положительных температур, а также надежно защищен от непосредственных механических воздействий и ультрафиолетового излучения.

Это возможно если утеплитель применяемый для инверсионной кровли не впитывает воду, не набухает и не дает усадки, обладает высокой механической прочностью, химически стоек и не подвержен гниению. Всеми этими свойствами в полной мере обладает экструдированный пенополистирол. Он как пралило и используется для теплоизоляции инверсионной кровли.

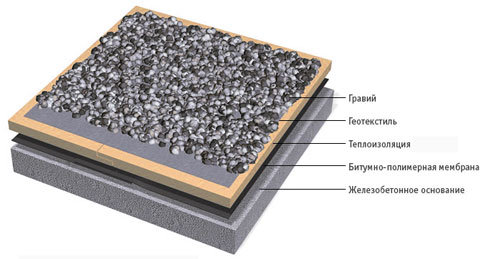

Инверсионная эксплуатируемая кровля с гравийной засыпкой

В соответствии с технологией инверсионной кровли гидроизолирующий ковер из рулонных наплавляемых материалов настилается непосредственно на подуклонную стяжку, выполненную на бетонном перекрытии. Поверх гидроизоляции плотно друг к другу укладываются теплоизоляционные плиты из экструдированного пенополистирола. Применение специальной конструкции плит со ступенчатым торцом в четверть исключает возникновение мостиков холода. Следующим слоем, поверх плит из пенополистирола, укладывается фильтрующий слой из геотекстиля. Для неэксплуатируемых кровель сверху, по геотекстилю, устраивается засыпка из гравия фракции 25/32 мм, которая играет роль пригрузочного слоя. Толщина гравийного слоя должна быть не менее 50 мм. Укладываемые внахлест полотна геотекстильного материала вместе со слоем засыпки создают достаточно стабильную систему для восприятия нагрузок, возникающих, например, при временном затоплении при грозовых ливнях, при выполнении кровельных работ.

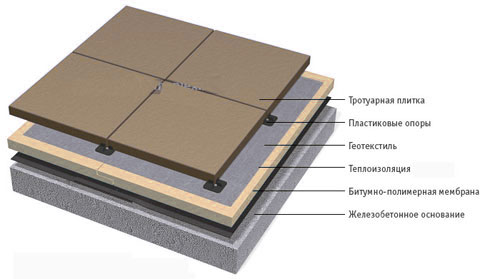

Пешеходные инверсионные эксплуатируемые кровли

В современном градостроительстве из-за дефицита свободных площадей возводятся жилые и административные здания с крышей, используемой в качестве зоны отдыха. При таком использовании крыши особые преимущества имеет технология инверсионного исполнения кровли.

В качестве пригружающего и защитного слоя используется настил из тротуарных плит. Такой настил рекомендуется укладывать поверх гравийной засыпки (фракции 5-10 мм), гравийно-песчаной смеси или песка. Рекомендуемая толщина гравийной засыпки кровли по технологии должна быть не менее 30 мм.

Такая технология эксплуатируемой кровли позволяет комбинировать пешеходные зоны с участками обычной гравийной засыпки или зонами озеленения.

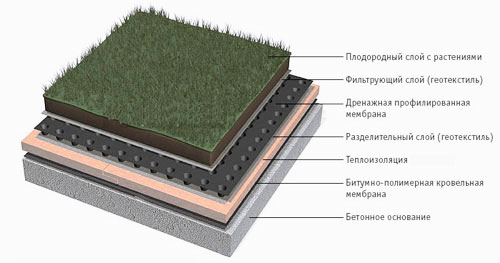

Зеленая инверсионная эксплуатируемая кровля

Все достоинства технологии инверсионного исполнения кровли полностью реализуются также и при устройстве на ней зеленой зоны. Гидроизоляционный слой из рулонных наплавляемых материалов на кровлях с садом не должен быть подвержен воздействию корней растений. Уклоны зеленой крыши и отверстия для стока воды должны быть запроектированы таким образом, чтобы избегать длительного пребывания в воде теплоизоляционных плит, а также постоянного скопления воды в дренирующем слое кровли с интенсивным садом.

Невосприимчивость к влаге и высокая прочность на сжатие плит из экструдированного пенополистирола делают их в высшей степени пригодными для целей теплоизоляции инверсионных кровель с садом, зеленых крыш.

По технологии, поверх теплоизоляционного покрытия кровли также укладываются:

• фильтрующий слой, геотекстиль
• дренирующий слой, например, из крупного гравия или вспученного перлита
• фильтрующий слой
• слой почвенного субстрата

Озеленение следует осуществлять только специально выведенными для этих целей сортами растений. Основное достоинство технологии инверсионного исполнения зеленой кровли – это прежде всего механическая защита гидроизоляционного слоя из рулонных наплавляемых материалов, создаваемая утеплителем при укладке почвенного субстрата и посадке растений на зеленой крыше.

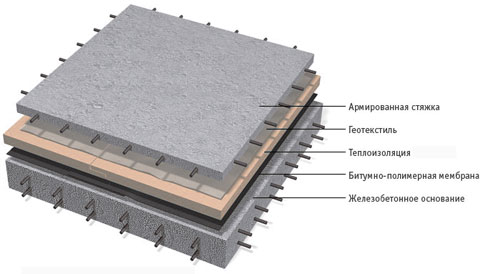

Инверсионная эксплуатируемая кровля для автостоянок

Еще один вариант технологии экономически целесообразного использования инверсионной кровли, это устройство стоянок для транспорта на плоских крышах общественных, промышленных и жилых зданий. В этом случае удается высвободить ценную площадь, особенно в городских мегаполисах, где места для стоянок крайне дефицитны.

При использовании поверхности инверсионной кровли для проезда транспорта защищенность гидроизоляционного слоя из рулонных наплавляемых материалов приобретает особое значение. В зависимости от конструктивных особенностей и интенсивности нагрузок следует использовать плиты экструдированного пенополистирола различной плотности. По технологии, между теплоизоляционными плитами кровли и дорожным покрытием, монолитным или сборным железобетоном, поверх фильтрующего коврового слоя необходимо предусмотреть слой гравийной засыпки толщиной не менее 30 мм.

При устройстве бетонного покрытия перед бетонированием следует уложить разделительный слой, например, строительный картон или полиэтиленовую пленку для предотвращения попадания затворной воды в гравийный слой. Выбор параметров железобетонного покрытия должен производиться на основании инженерных расчетов.

При устройстве бетонного покрытия поверх теплоизоляции из экструдированного пенополистирола обязательно укладывается разделительный технологический слой например полиэтиленовая пленка для того, чтобы цементное молоко не проникало в швы между плитами утеплителя.
