Инструкция по монтажу металлочерепицы Руукки (Ruukki / Rannila)

Обрешётка

При разметке досок обрешетки обратитесь к проектировщику. Для обрешётки используются доски 32х100мм, их устанавливают с нужным интервалом, в зависимости от того, с каким видом черепицы ведутся работы /см.рис./. Выходящая на карниз доска должна быть на 10-15мм толще других.

Обрешетка и прокладка

Обрешетка всегда укладывается сверху на гидроизоляционный материал. При монтаже обрешетки под кровлю всегда рекомендуется использовать для прокладки гидроизоляционный материал, если есть причины подозревать, что вентиляция под кровельными листами будет недостаточна. Цель гидроизоляции под обрешеткой - предотвратить возникновение конденсата с нижней стороны кровельного листа. Материал гидроизоляции должен впитывать влагу со стороны теплоизоляции.

Торцевая планка

Торцевая планка должна быть выше обрешётки на высоту листа металлочерепицы

У металлочерепицы МОНТЕРРЕЙ 40 мм

У металлочерепицы ЭЛИТ 60 мм

У металлочерепицы КАСКАД 45 мм

Доски обрешетки прибиваются к стропилам оцинкованными гвоздями

Коньковая планка

Чтобы коньковая планка была хорошо закреплена, под неё по обе стороны прибиваются по две дополнительные доски.

Карнизная планка

Карнизная планка RL крепится прежде, чем листы кровли. Для нахлёста хватит 100 мм. Планку крепят оцинкованными гвоздями с расстоянием 300 мм. Чтобы обрезать лист, пользуются ножницами по жести.

Монтаж кровельных листов

Монтаж листов металлочерепицы необходимо начинать с торца на двухскатной крыше, а на шатровой крыше листы устанавливают и крепят от самой высокой точки ската по обе стороны. Капиллярная канавка каждого листа должна быть накрыта последующим листом. У листов разного типа капиллярная канавка находится следующим образом: у Элит на волне левого края, у Монтерей на волне левого края, у Каскад на левом крае. Монтаж листов металлочерепицы можно начинать как с левого и с правого торца. Когда монтаж начинают с левого края, то следующий лист металлочерепицы устанавливается под последнюю волну предыдущего листа. Этот приём в какой-то степени облегчает работу монтажа листов. Край листа устанавливается по карнизу, и крепится с выступом от карниза на 40мм. Советуем вначале три-четыре листа металлочерепицы закрепить одним шурупом на коньке, выровнять их строго по карнизу, а затем крепить окончательно по всей длине. Установите первый лист металлочерепицы и прикрепите его одним шурупом у конька. Затем уложите второй лист металлочерепицы так. чтобы нижние края составляли ровную линию. Скрепите нахлёст одним шурупом по верху волны под первой поперечной складкой. Если окажется, что листы металлочерепицы "не стыкуются" - следует сначала приподнять лист металлочерепицы от другого, а затем, слегка наклоняя лист металлочерепицы двигаясь снизу вверх, укладывать складку за складкой и скреплять шурупом по верху волны под каждой поперечной складкой. Скрепите таким образом 3-4 листа между собой и получившийся ровный нижний край выровняйте строго по карнизу. И только затем крепите листы металлочерепицы окончательно к обрешётке. Или нахлёсты подровнять по низу, листы металлочерепицы между собой, поверхность к обрешётке...

Места нахлёста по ширине

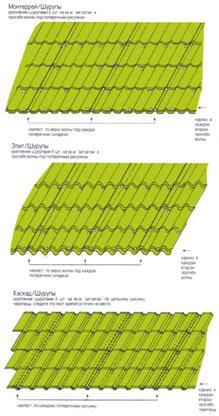

Крепление листов металлочерепицы к обрешётке

Профильные листы металлочерепицы Элит и Каскад крепятся всегда шурупами. Листы металлочерепицы Монтеррей можно крепить и гвоздями (шурупами предпочтительнее). В работе с шурупами очень удобна электродрель с насадкой /гнездом/ для шурупов. Самонарезающие шурупы с уплотнительной шайбой RA 4,8 х 28 ввинчивают в прогиб волны профиля под поперечной волной, перпендикулярно к листам металлочерепицы. На один кв.м металлочерепицы требуется 6 шурупов "саморезов", учитывая, что по краю лист металлочерепицы крепится только в каждой второй волне.

Места нахлёста по длине. В таких местах листы металлочерепицы устанавливаются по поперечному рисунку (для нахлёста достаточно 250 мм) и крепятся как и указано выше. В месте нахлёста крепление производится в каждую вторую волну под поперечным рисунком.

Внутренний стык на крышах, имеющих форму латиской буквы L выполняется из гладкого листа металлочерепицы. Сначала монтируется сплошная деревянная конструкция с гидроизоляцией, высота которой как и у обрешётки. Затем устанавливается гладкий лист металлочерепицы. Герметизация зазора между кровельным листом металлочерепицы и внутренним стыком выполняется с применением специального уплотнения.

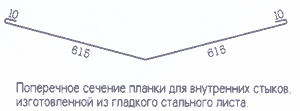

Поперечное сечение планки для внутренних стыков, изготовленной из гладкого стального листа металлочерепицы.

Для внутренних стыков имеется также стандартная планка для разжелобки LSJ, выпускаемая фирмой Руукки (Ruukki бывш. Rannila). Нахлёст планок для разжелобки должен составлять не менее 150 мм, а герметизация шва выполняется уплотнительной массой. На внутренний стык можно смонтировать накладку ендовы LSPL. Её крепят без уплотнителей, заклёпками или шурупами по верху волны профиля с расстоянием в 300 - 500 мм.

Торцевая планка LPT-250 крепится к деревянному основанию шурупами. Когда основание выполнено по инструкции, то торцевая планка легко покрывает торец поверх волны профиля.

Конёк крыши закрывается только тогда, когда все листы кровли уже установлены и закреплены, а также уплотнительная лента под коньковые планки уже прибита. Убедитесь, что все первые шурупы, держащие лист, и уплотнительная лента накроются коньковой планкой. Планки конька крыши крепятся на каждой второй профильной волне шурупами, а торцы к коньку крепятся или шурупами или заклёпками.

Конёк формы "У" на Шатровых крышах

На крышах такой формы планки фронтона раздваиваются от конька особой планкой формы "У" и эта же планка покрывает собой образовавшийся угол. Крепление шурупами. Торец такой планки устанавливается во внутрь конька и сверху крепится шурупами.

Скатывание снега в нежелательных местах, например над входом, можно предотвратить, используя снегозадержатель LE. Снегозадержатель крепится под вторым поперечным рисунком от карниза, т.е. с расстоянием ~350мм от карниза. Крепление устанавливается под снегозадержатель на профиле, и крепится сквозь лист к обрешетке большим шурупом. Нижний край снегостопорной планки крепится к профильному листу металлочерепицы по каждой второй волне шурупами обычного размера.

При монтаже металлочерепицы, изготовленной на Руукки, уплотнительные ленты металлочерепицы используются только под коньком и на стыках у крыш шатровой формы. Если основание крыши уже выполнено с гидроизоляционным материалом, то уплотнительные ленты не требуются, кроме внутренних стыков. В местах швов внахлёстку и сквозных выходов для уплотнения можно использовать силиконовую массу или другой подобный герметик. Можно заказать нужные уплотнительные ленты КАРРУСЕЛ. Уплотнительные ленты аккуратно прибиваются небольшими гвоздями к профилю, лишь затем конёк или стык покрываются планками.
