Устройство стропильной системы

Стропила в стропильной системе

Конструкционные элементы, поддерживающие скаты крыши, называются стропилами. При изготовлении стропил и других несущих элементов  используется древесина хвойных пород (как правило, сосна и лиственница) без пороков. Влажность материала не должна превышать 22%. Необходимо предусмотреть пропитку всех деревянных конструкций крыши антипиренами и антисептиками.

Стропила могут быть наслонными или висячими. Наслонные стропила опираются одним концом на несущую стену через подстропильный брус (мауэрлат), а другим на прогон или стойку. В коньке их соединяют гвоздями в нахлест или дощатыми накладками. Стойки устанавливают на несущие балки деревянного перекрытия последнего этажа. При железобетонном перекрытии их можно ставить в любом месте. Между мауэрлатом и кирпичной кладкой прокладывают два слоя гидростеклоизола или рубероида. Крепление подстропильного бруса к стене осуществляется через антисептированные пробки, установленные в кирпичной кладке через полметра. При длине стропильных ног более четырех метров устраиваются подкосы.

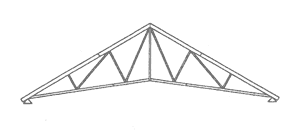

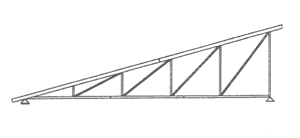

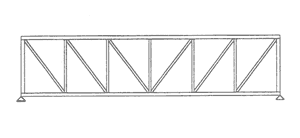

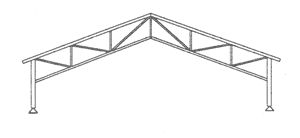

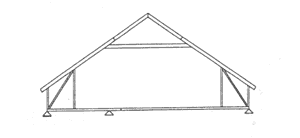

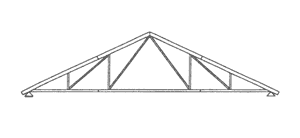

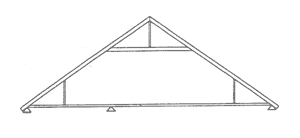

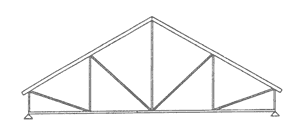

Общая устойчивость обеспечивается также установкой подкосов и диагональных связей. Если длина пролета превышает 6 метров, между стойками устраивается шпренгель – распорная конструкция из вертикальной стойки и подкосов. Кроме того, для предотвращения прогиба стропил любого типа в рядеслучаев в них врубают горизонтальный ригель. При большой ширине дома и отсутствии промежуточных опор, а также в крышах мансардного типа применяют висячие стропила, стянутые специальным элементом – затяжкой. Если необходимо перекрыть большие пролеты, используют стропильные фермы, изготовление которых можно заказать на деревообрабатывающем предприятии.

Стропила обязательно скрепляют со стеной. В кирпичных домах на них надевают проволочный хомут, который привязывают к штырям, вбитым в стену. В домах с деревянными стенами стропила закрепляют скобами со вторым верхним венцом  сруба.

Конструирование стропильной системы крыши должно производиться строго по расчету. Недопустимо, принимать такие серьезные решения как назначение сечения стропил и шага их установки, ориентируясь лишь на некий практический опыт.

Для стропильной крыши могут быть использованы бревна толщиной13-20 см или пластины (полубревна). Правда, круглый лес зачастую применяют там,где нужно создать интерьер под старину. Работа с бревнами требует особых навыков, высокой квалификации плотников. Для изготовления элементов крыш в основном применяют брус, а также доски сечением 50х150мм, которые при необходимости сплачивают.

В последнее время наметилась тенденция включать в стропильную систему металлические элементы. Однако следует помнить, что из-за большой разницы коэффициентов теплопроводности дерева и металла могут возникнуть серьезные проблемы. При суточном перепаде температур на металлической поверхности образуется конденсат, который может вызвать загнивание примыкающих деревянных элементов. Кроме того, высокая теплопроводность металлических частей снижает пожаробезопасность деревянной стропильной системы. Если все таки применение металлических конструкций необходимо, их следует тщательно изолировать от соприкосновения с древесиной.

Нормы предусматривают свес крыши шириной не менее 50см. Однако рекомендуется увеличивать свес до 60 см и даже до 100 мм с тем, чтобы исключить попадание воды на отмостку при прямом дожде и снеге и на стены – прикосом.
