Водосточная система Профил (Profil®)

Водосточная система Профил (Profil®) Одесса

Водосточные системы Profil^® предназначены для отвода воды с крыши зданий и сооружений любой архитектурной планировки. Элементы и детали системы выполнены из высококачественного ПВХ, в состав которого входят специальные добавки, которые обеспечивают повышенную пластичность материала, а также его устойчивость к УФ излучению.
Водосточные системы PROFiL^® 90, PROFiL^® 130 предназначены для отвода воды с крыш общей площадью соответственно 70 и 110 м² при использовании одной трубы. Если площади крыши больше указанных, то необходимо увеличить количество водосточных труб либо изменить их размещение. Указанные величины являются результатом специальных расчетов, в которых была принята интенсивность атмосферных осадков, равная 75 миллиметрам в час.

Водосточные системы Profil^® производятся в трех цветах RAL.

Преимущества водосточных систем PROFIL^®

• удобство и простота монтажа
• стойкость к воздействию негативных внешних факторов
• неподверженность коррозии - стойкость окраски элементов конструкции к воздействию ультрафиолетовых излучений на протяжении всего срока службы
• беcшумность во время дождя

Совеременный эстетичный дизайн водостоков Profil отлично согласуется с архитектурным стилем здания, делает его еще более эффектным и привлекательным.

Расчет площади ската и способы отвода воды

Монтаж водосточной системы Profil^®:

  Держатели желоба (018/118) монтируются на деревянной конструкции крыши. До монтажа определяется угол уклона желоба в направлении точек слива дождевой воды через ливнеприемник. Величина уклона составляет 3-5 мм на 1 погонный метр желоба.

  Держатели желоба (018/118) размещаются на одинаковом расстоянии друг от друга, не превышающем 50 см.

  Пластмассовые держатели (014/114) крепятся к лобовой доске. Способ монтажа пластмассовых держателей см. в пункте №1.

  После установки пластмассовые держатели фиксируются третьим шурупом в одно из цилиндрических отверстий.

  Части желоба, предназначенные для крепления на крыше, отрезаются при помощи пилы с мелкими зубьями. Срез выполняется параллельно профилю желоба с учетом длины зазора, необходимого для монтажа желоба.

  Обрезанные концы желоба зачищаются напильником или наждачной бумагой.

  Отверстие под проходной ливнеприемник вырезается ножницами по металлу, после чего зачищаются напильникомили наждачной бумагой. Диаметр отверстия должен быть больше внутреннего диаметра ливнеприемника.

  Ливнеприемник (007/107) крепится так, чтобы ось лейки ливнеприемника точно совпадала с осью вырезанного отверстия в желобе. Держатели желоба, между которыми крепится проходной ливнеприемник, находятся на расстоянии не более 50 см друг от друга.

  Левый (007L) и (007L) ливнеприемники монтируются подобно ливнеприемнику проходному (007), при этом защелки ливнеприемника должныы прилегать к держателю желоба.

  Соединитель желоба монтируется между держателями. Между торцами желоба остается расстояние 3-6 см, компенсирующее линейное расширение желоба.

  Заглушка накладывается на открытый торец желоба после предворительной смазки уплотнительной прокладки.

  Максимальное расстояние между заглушкой и держателем желоба составляет 20 см.

  Поворотный угол крепится между двумя крайними держателями. Расстояние между держателями и поворотом лобовой доски не должно превышать 20 см.

  Водосточная труба крепится к стене здания при помощи держателей трубы (019А/В/С). Вид держателей определяется толщиной теплоизоляционного слоя стены. Держатели трубы размещаются равномерно друг от друга на расстоянии - 2 м при высоте здания до 10 м и 1,5 м - более 10 м.

  Дождевая вода может отводиться при помощи колена.

  При организованном отводе дождевой воды трубя заканчивается ливневым колодцем (120В/120Р).
Перед ливневым колодцем рекомендуется применение ревизии (012/112).

  После монтажных работ рекомендуется визуально проверить размещение системы с точки зрения направления уклонов отвода дождевой воды.   Желоб крепится так, чтобы линия продолжения поверхности крыши совпадала с внешним краем желоба.

Для крепления элементов водосточной системы используются шурупы, предназначенные для деревянных конструкций с плоской оцинкованной головкой d = 5 x 40.

Важная информация

1. Запрещается монтаж водосточных систем при температуре ниже 5˚С.
2. Система водосточных труб не может накапливать сползающий с крыши снег.
3. Система Profil^® 130 эффективно отводит воду с поверхности 110 кв.м, а система Profil 90 – 70 кв.м (поверхности крыши).
4. Необходимым условием правильного монтажа является использование исключительно элементов производства компании PROFIL^®, обозначенных фирменным знаком.

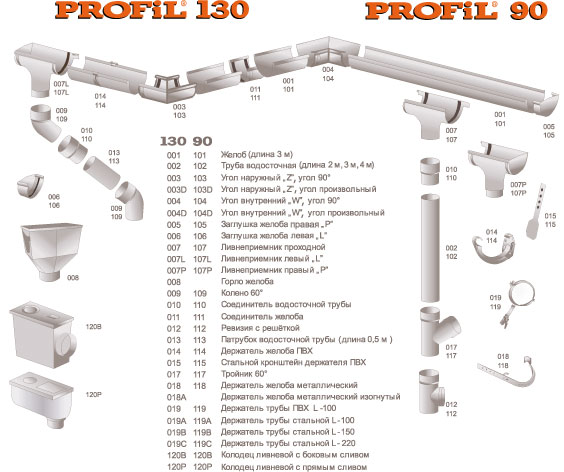

Составляющие элементы водосточной системы:
