Специально разработанная форма желоба не позволяет даже большим потокам воды с крыши переливаться через край и обеспечивает жесткость конструкции. При этом обеспечивается больший, чем в аналогичных системах, полезный объем желоба, а значит и пропускная способность водостока.

Дополнительные ребра по всей длине повышают стойкость к деформации, направляют поток воды и предотвращают налипание листьев. Конструкция воронки позволяет как соединять между собой два желоба, так и вставлять неразрезанный желоб с отверстием под слив. Рассекатели потока на внутренней стенке раструба предотвращают образование водоворотов на входе в трубу, увеличивая проходимость.

Уплотнители из EPDM-каучука герметизируют соединения элементов системы, не препятствуя линейному расширению желобов.
Муфты и отводы для труб сконструированы так, что раструб с двойной стенкой прикрывает стык, в котором необходимо оставлять зазор 1 см для линейного расширения трубы. Благодаря этому собранная система имеет эстетичный внешний вид, не теряя в функциональности.

Благодаря применению высококачественных материалов и использованию особой технологии Co-Ex, водосточные системы RainWay 90 и RainWay 130 устойчивы к механическим и ударным нагрузкам, температурным колебаниям от -40°С до +60°С, UV-излучению и агрессивной окружающей среде.

Водосточные системы RainWay, разработанные в Украине, эффективно решают задачу отвода дождевой и талой воды с крыш особняков, гаражей и беседок, многоэтажных жилых и административных зданий, промышленных объектов. Набор элементов систем RainWay 90 и RainWay 130 сконструирован таким образом, что позволяет собирать комплексную систему для крыши любой конфигурации и при необходимости может соединяться с наземным водоотводом и ливневой канализацией.

Дизайн и цветовое решение водостоков прекрасно сочетаются со всеми видами кровельных материалов и являются правильным завершением крыши не только с технической, но и с архитектурной стороны.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Совместное использование систем RainWay 90 и RainWay 130 позволяет направлять воду с больших и малых поверхностей крыши, не увеличивая количество труб на фасаде.

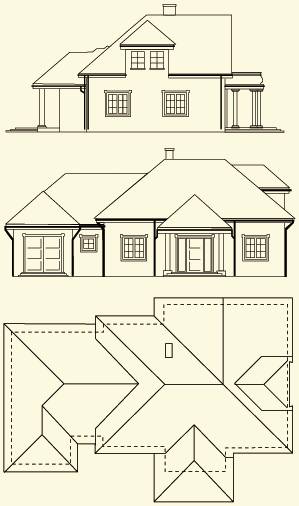

При проектировании и выборе размера водосточных систем необходимо, используя проект здания, учесть расположение водосточных труб на фасадах и эффективную поверхность крыши.

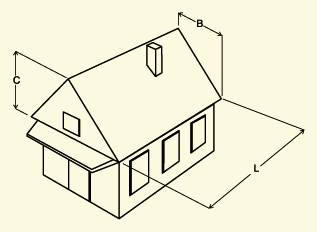

Эффективную поверхность крыши рассчитывают по формуле: Е=(В+С/2)*L

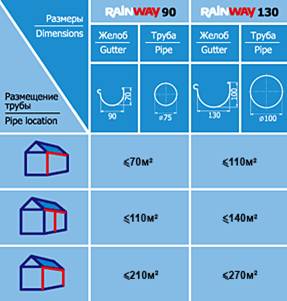

Максимальная площадь крыши при интенсивности осадков 75мм/ч.

Для эффективной работы водосточной системы необходимо правильно установить желоба. Край желоба не должен выступать за линию ската крыши. Край кровли должен нависать над желобом на уровне между 1/3 и 1/2 ширины желоба.

Если конструкция кровли не предусматривает ветровой доски, применяются соответствующие удлинители кронштейнов желобов.

Условия хранения и транспортировки

• Водосточные трубы и желоба должны хранится в упаковке на ровной, гладкой поверхности. Высота штабелирования желобов и труб не более 1м.
• Фитинги и аксессуары следует хранить в закрытых оригинальных коробках.
• При транспортировке необходимо обеспечить неподвижность труб и желобов.
• При хранении и транспортировке не допускается складирование других материалов и фитингов поверх труб и желобов, т.к. это неизбежно приводит к деформации изделий.

СХЕМА МОНТАЖА

1. Перед монтажом системы необходимо определить расположение на фасадах здания водосточных труб, с учетом направления отвода воды, размещения точек наземного водосбора и облика фасада.

2. В местах организации слива установить воронки. Воронки должны находиться в нижних точках систем желобов с учетом уклона примерно 2 см на 10 м.п. желоба.

3. С помощью шнура определить уровень монтажа желобов (уклон в сторону слива) и установить в высших точках крайние кронштейны желоба.

4.Кронштейны желоба устанавливаются по шнуру через 60 см (max), но не более 10 см от краев воронок, муфт и углов.

5. Желоба монтируются начиная от воронки. При этом край желоба должен быть на уровне метки.

6. На соединение желобов одевается муфта. Края желобов должны быть на уровне отметок на муфте.

7. Для отрезания желобов и труб используется ножовка по металлу. Заусенцы очищаются напильником.

8. Углы желоба монтируются по меткам аналогично муфтам.

9. На окончание системы защелкиваются заглушки. Расстояние от заглушки до боковой доски крыши или до соседней стены не менее 3 см.

10. Монтаж труб начинают от воронки. При небольшом выносе крыши относительно фасадной стены используют муфту трубы или комбинацию одномуфтового и двухмуфтового отводов. Стрелка на муфтах и отводах указывает направление потока воды и всегда направлена вниз.

11. При значительном выносе крыши между двухмуфтовыми отводами применяется отрезок трубы. При этом обязательно приклеить верхний отвод к воронке. Возможно применение отводов с углом 87°.

12. Непосредственно под отводом устанавливается кронштейн трубы. При вводе труб оставлять зазор примерно 10 мм для компенсации теплового линейного расширения. Клей не используется.

13. Для соединения труб применяются муфты. Стрелка на муфте указывает направление потока воды и всегда направлена вниз. Под муфтой устанавливается крон" штейн. Нижняя труба вводится не до конца. Зазор примерно 10мм. Клей не используется.

14. Кронштейны трубы монтируются на стене посредством универсальных дюбелей и специальных винтов.

15. Расстояние между кронштейнами не должно превышать 1,5 м. Для большей надежности системы возможно применение металлических кронштейнов. Расстояние между ними также не более 1,5 м.

16. Тройники устанавливаются аналогично муфтам. В случае соединения трубы 75мм с трубой 100 мм используется адаптер.

17. Нижний отвод приклеивается к трубе

18. Нижний отвод можно обрезать параллельно стене для улучшения внешнего вида системы.
