Монтаж кровли из ондулина

Инструкция по монтажу Ондулина

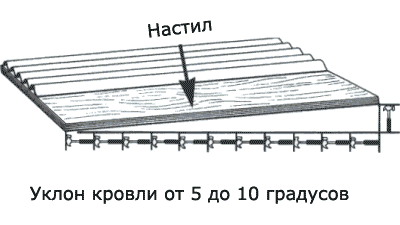

Еврошифер Ондулин 1. При угле наклона крыши от 5° до 10° (уклон от 1/11 до 1/6) требуется сплошная обрешетка из доски или фанеры.
Концевой нахлест: 300 мм,
Боковой нахлест: 2 волны.
Инструкция по монтажу Ондулина рис 3 2. При угле наклона крыши от 10° до 15° (уклон от 1/6 до 1/4) делается обрешетка с интервалом 450 мм по осям.
Концевой нахлест: 200 мм
Боковой нахлест: 1 волна.

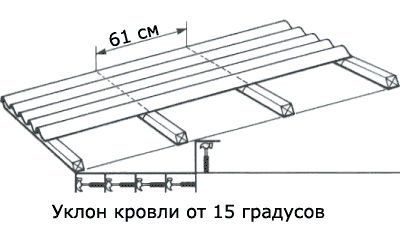

Инструкция по монтажу Ондулина рис 2 3. При угле наклона крыши от 15° и более (уклон от 1/4 и менее) делается обрешетка с интервалом 600 мм по осям.
Концевой нахлест: 170 мм,
Боковой нахлест: 1 волна.
Инструкция по монтажу Ондулина рис4 4. Бруски обрешетки должны быть прибиты к стропилам на правильных расстояниях по осям. Пользуйтесь деревянным "интервалом" для поддержания параллельности обрешетин к карнизу.
Инструкция по монтажу Ондулина рис5 5. Размечать листы Ондулина лучше всего цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа.
Инструкция по монтажу Ондулина рис6 6. Разрезать листы можно ножовкой по дереву, смазанной маслом, для того, чтобы избежать застревания. Можно использовать циркулярную и ручную электропилу.
Инструкция по монтажу Ондулина рис7 7. Ондулин - очень легкий материал, один лист весит 6 кг, что делает подъем и укладку листов на кровле совсем не сложной.
8. Начинайте крепить листы с противоположного превалирующим ветрам края крыши. Начинайте второй ряд листов с половины листа для того, чтобы на угловом стыке был нахлест в 3, а не в 4 листа. Это облегчает укладку.
Инструкция по монтажу Ондулина рис. 9 9. Прибивайте листы Ондулин по каждой волне на конце листа и на концевом нахлесте, а также по обеим сторонам бокового нахлеста. Прибивайте через одну волну к промежуточным брускам обрешетки. Для крепления одного листа необходимо 20 гвоздей.
Инструкция по монтажу Ондулина рис. 10 10. Всегда используйте натянутую веревку для того, чтобы производить крепеж точно по линии бруса обрешетки.
11. Крепление коньковых элементов Ондулин нужно начинать с противоположного превалирующим ветрам края крыши с нахлестом 125 мм. Прибивать коньковый элемент нужно по каждой волне стыкующегося с ним листа к дополнительным брускам обрешетки.
Инструкция по монтажу Ондулина рис. 12 12. Для оформления ендов используйте специальные ендовы Ондулин. Для крепления ендовы требуется дополнительная обрешетка.
13. Для оформления чипца крыши используйте специальный чипцовый или коньковый элемент Ондулин.
Инструкция по монтажу Ондулина рис. 14 14. Оформить чипец можно также способом, указанным на этом рисунке. Вы можете загнуть и прибить край листа к чипцовой доске. Рекомендуется только при плюсовой температуре.
Инструкция по монтажу Ондулина рис. 15 15. Для правильного оформления ребра крыши используйте чипцовый элемент или коньковый элемент Ондулин.
16. Оформить боковой стык кровли с вертикальной стеной можно при помощи ендовы Ондулин, Стык ендовы со стеной необходимо надежно гидроизолировать.
Инструкция по монтажу Ондулина рис. 17 17. Используйте покрывающий фартук Ондулин на торцевом стыке кровли с вертикальной стеной (например, с печной трубой). Стык покрывающего фартука с вертикальной стеной необходимо надежно гидроизолировать. Прибивать покрывающий фартук к листу необходимо по каждой волне.
Инструкция по монтажу Ондулина рис. 18 18. Для хорошей вентиляции кровли используйте кровельный вентилятор Ондулин. Прибивайте кровельный вентилятор по каждой волне на стыке с листами. Верхний лист должен иметь нахлест поверх основания вентилятора.
Инструкция по монтажу Ондулина рис. 19 19. Для обеспечения выхода на кровлю и освещения чердака используйте кровельное окно Ондулин. Прибивайте кровельное окно по каждой волне на стыке с листами. Верхний лист должен иметь нахлест поверх основания кровельного окна.
Инструкция по монтажу Ондулина рис. 20 20. Заполнитель карниза Ондулин используется для закрытия просвета листа на карнизе, а также для закрытия просвета между коньковым элементом и листом Ондулин. Заполнитель карниза может применяться или не применяться в зависимости от условий вентиляции каждой конкретной кровли.
Инструкция по монтажу Ондулина рис. 21 21. Универсальный карнизный короб может использоваться для лучшей гидроизоляции карниза кровли. Максимальный свес листа Ондулин на карнизе - 70 мм.
Инструкция по монтажу Ондулина рис. 22 22. Вентиляционная труба Ондулин оформляет выпуск вентиляционных каналов через кровлю. Прибивайте вентиляционную трубу по каждой волне на стыке с листами. Верхний лист должен иметь нахлест поверх основания вентиляционной трубы.
Инструкция по монтажу Ондулина рис. 23 23. Вентиляционная гребенка Ондулин прибивается на карнизе под листом Ондулин и служит для того, чтобы насекомые и птицы не проникали в просветы листа.
Инструкция по монтажу Ондулина рис. 24 24. Для крепления листов Ондулин к металлической обрешетке используются саморезы Стелфикс . Крепление Стелфиксом осуществляется торцевой головкой, вставленной в дрель.
Инструкция по монтажу Ондулина рис. 25 25. Самоклеющиеся изолирующие ленты Ондуфлеш помогут вам гидроизолировать стык кровли с печной трубой.
26. При помощи самоклеющихся изолирующих лент Ондуфлеш Вы можете гидроизолировать стык кровли с кровельным окном Ондулин.
Инструкция по монтажу Ондулина рис. 27 27. Самоклеющиеся изолирующие ленты Ондуфлеш могут использоваться для оформления ендовы кровли.
28. Самоклеющиеся изолирующие ленты Ондуфлеш помогут улучшить гидроизоляцию карниза кровли.
Инструкция по монтажу Ондулина рис. 29 29. Самоклеющиеся изолирующие ленты Ондуфлеш помогут вам гидроизолировать стык кровли с любыми надстройками на крыше.
30. Наиболее часто встречающаяся конструкция кровли с использованием листов Ондулин. В качестве пароизоляции рекомендуем применять высококачественный подкладочный материал Ондутис.
Мы даем Вам общие рекомендации по использованию листов Ондулин и аксессуаров. За правильность конструкции каждой конкретной кровли несет ответственность проектировщик и подрядчик.
